제품개요
물탱크와 지반을 면진장치(저경도 적층고무받침)를 이용하여 격리시킴으로써 지진 발생시 외력에 의한 물탱크 파손을 방지하며 생존을 위한 라이프라인 시설물인 물탱크의 저수 및 배수 기능을 지속적으로 수행할 수 있도록 개발된 제품입니다.
![]() |

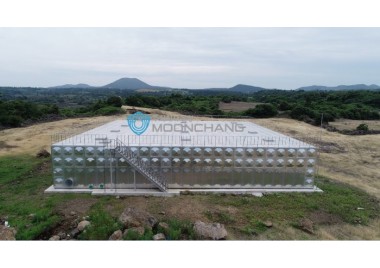

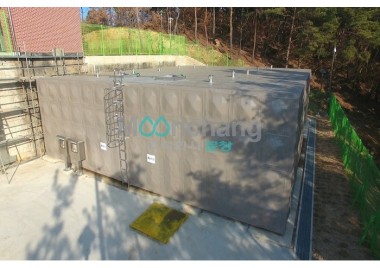

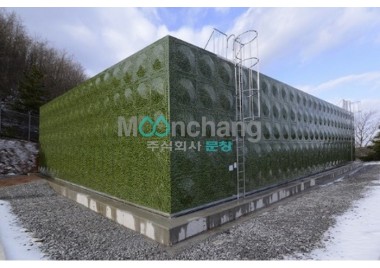

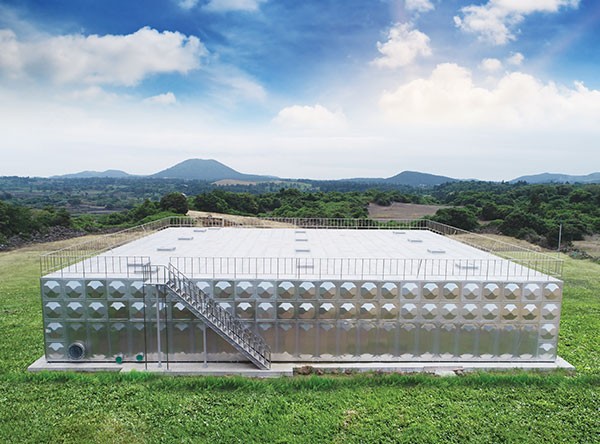

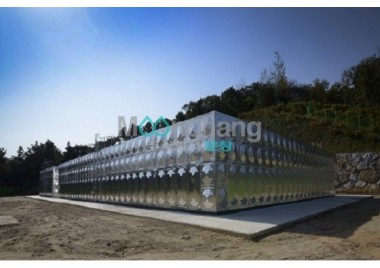

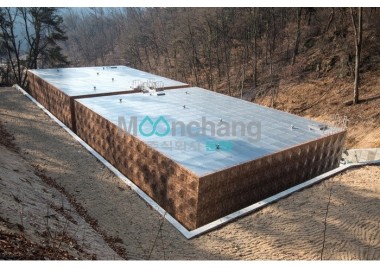

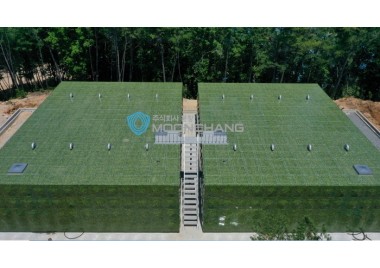

면진형 물탱크
|
기능 및 특징
면진받침 및 보조받침
고무와 내부 플레이트를 번갈아 적층하여 압축 변형시 팽출 현상을 억제시켜 내하력 증가
![](../theme/basic/img/sub21/product_img1.jpg)
- 50kN ~ 500kN까지 수직 하중 수용 가능
- 고무의 복원력으로 잔류 변위가 거의 없음
- 부식이 없으므로 유지 관리 우수
- 고무와 상,하 플레이틀르 볼트 체결 및 고정하여 고무의 미끄러짐 없이 전단 변형 수용
면진받침
![](../theme/basic/img/sub21/product_img21.jpg)
- 물탱크의 수평력 조절 가능
- 낮은 마찰계수를 가지는 PTFE 패드를 적용하여 면진받침 탄성 거동시 전단력 보조
보조받침
![](../theme/basic/img/sub21/product_img22.jpg)
ANSYS 구조 해석 프로그램을 통한 설계 반영
국내 최초, 물탱크 안전성 예측 프로그램 개발
- 응력 해석 결과 면진형 물탱크의 응력 약 60% 감소 / 면진 받침적용으로 인한 물탱크의 신뢰성 및 안전성 검증
- 범용 유한요소해석 프로그램인 ANSYS Mechanical을 기반으로 물탱크 전용 설계 프로그램을 구축하여 실제 제품과 동일하게 규격을 설정하고 구조해석 시뮬레이션을 통하여 결과 값을 도출한다.
- 스테인리스 비면진 물탱크 (최대 응력 113.47MPA)
- 스테인리스 면진형 물탱크 (최대 응력 55.833MPA)
자체 도입한 ANSYS 구조 해석 자동화 프로그램 (WT Seismic Pro)으로 물탱크 규격별 받침 수량 및 위치 산출
![](../theme/basic/img/sub21/product_img4.jpg)
보온 일체형 및 코너라운드 패널
일체형 패널 적용으로 단열성능, 내구력 향상 코너 무용접 라운드 패널 적용으로 응력 집중 저감
![](../theme/basic/img/sub21/product_img5.jpg)
- 보온 일체형 100T 패널과 라운드 코너 무용접 기술 적용으로 물탱크 본체 내력 향상 및 보온성, 단열성능 향상
- STS 보온일체형 물탱크 특허 기술 접목 [특허 제 10-1204897]
보온마감 | 3중 구조 보온 일체형 패널
![](../theme/basic/img/sub21/product_img61.jpg)
- 스테인리스 강판제 물탱크 특허 기술 접목 [특허 제 10-0890458]
코너 라운드 패널 Water Tank 적용
![](../theme/basic/img/sub21/product_img62.jpg)
면진형 물탱크 진동대 시험 실증완료
- 지진방재연구센터 안전성 검증 완료
- 국내 최고, 리히터 규모 7.0 수준
지진방재연구센터 진동대시험
![](../theme/basic/img/sub21/product_img71.jpg)
진동대 시험 결과, 지진파 응답 스펙트럼
비면진 검정
면진 빨강, 파랑
![](../theme/basic/img/sub21/product_img72.jpg)
진동대 시험 결과, 최대 수압, 최대 응력 감소율
좌우로 스크롤 하시면 확인이 가능합니다.
구분 | 최대 수압 (ton /m²) | 최대 응력 (MPa) | ||||
---|---|---|---|---|---|---|
지진파 | 비면진 | NRB (자사) | LRB (비교) | 비면진 | NRB (자사) | LRB (비교) |
KCSC | 3.25 | 2.57 | 2.64 | 555.9 | 359.6 | 599.3 |
Hachinohe | 3.66 | 2.64 | 2.77 | 538.1 | 397.4 | 497.2 |
Northridge | 3.41 | 2.57 | 3.24 | 731.0 | 429.9 | 733.9 |
EI - Centro | 3.32 | 2.88 | 2.99 | 596.2 | 480.8 | 599.8 |
감소율 (평균) | 비면진 대비 NRB 20.68% 감소 | 비면진 대비 NRB 30.5% 감소 |
비면진 물탱크와 면진받침을 적용한 면진형 물탱크를 비교 분석 결과
최대 수압 약 20%, 최대 응력 약 30% 이상의 평균 감소율을 나타내어 비면진 물탱크 대비 우수한 면진 성능 확인
면진형 물탱크 기술효과
![](../theme/basic/img/sub21/product_img9.jpg)
* 면진형 및 일반형 물탱크 지진시 내부슬로싱 현상 비교 모형
물탱크 내부 유체 흐름 감소로 인해 슬로싱현상 방지(내부 파손 방지)
