제품개요

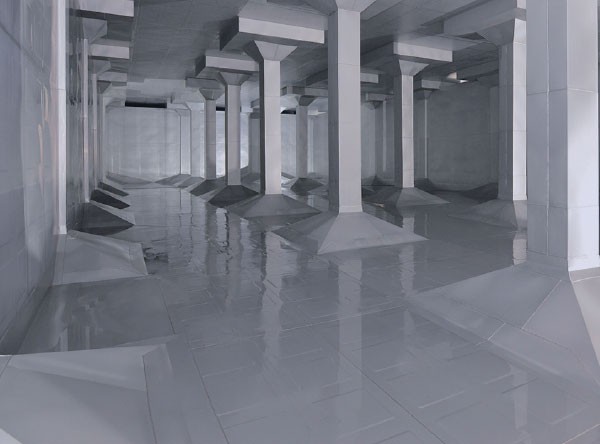

스테인리스 라이닝은 정수장의 착수정, 침전지, 여과지, 정수지, 배수지 등이나 일반 건축물의 콘크리트 저수조에 대하여 물과 직접적으로 맞닿는 콘크리트 구조물 내벽을 성형된 스테인리스 패널로 라이닝 처리하는 기술로서, 기존의 콘크리트면 내부의 균열 및 열화. 경화로 인한 누수와 피로를 차단하고 구조물 사용기간 연장과 위생성, 환경성을 함께 확보할 수 있는 친환경 기술이다.
 |
STS라이닝
|
기능 및 특징
문창은 2002년 국내 최초 듀플렉스 스테인리스강을 이용하여 벽체패널 라이닝 방식을 도입하고,
20년이 넘는 기간동안 STS라이닝을 전문적으로 제작-시공하여 명실상부 국내 최고의 기술력 및 시공능력을 가지고 있습니다.
국내 최초 / 최장의 시공
2002년 예천정수장 시범 사업에 참여, STS라이닝 국내 최초 시공실적 보유, 국내 원천 STS라이닝 특허기술 등록(2002년)
라이닝의 필요성
- 잦은 하자 발생 및 지속적인 보수로 인한 높은 유지관리 비용
- 누수 및 수자원 손실로 이어지는 낮은 경제성
심한 오염 | 짧은 수명과 오염된 바닥
도막 박리 | 누수 발생과 도막 자국
심한 오염 | 오염된 바닥
심한 오염 | 에폭시 오염수
내식성
듀플렉스 스테인리스강 (STS329LD, STS329J3L) 적용으로, 염소이온에 대한 내식성이 우수하여 산화 부식을 방지하고 영구적인 사용 가능
-
듀플렉스 스테인리스 소재는 방수와 내구성이 뛰어나며,
내부 염소 이온에 대한 부식저항성 내식성을 가진다. 이를 통해 정기적인
유지관리만으로 저장용수의 위생성을 영구적으로 유지할 수 있다.
고내식 스테인리스강 (STS329J3L, STS329LD)
- 서울, 부산 정수지 수질 통계자료 : 잔류 염소량 0.6ppm ~ 1.2 ppm
- 실험조건 (1년 2개월)
- 수질 잔류 염소량 0.8mmp ~ 1.2ppm | 소재 STS304 / STS316L / STS329J3L
염소 이온에 대한 내식성
3D 스캐너
콘크리트 구조물 사전점검을 통하여 누수, 크랙, 부식 부위 위치 점검 및 진단 후 조치
헌치, 굴곡 등 측정이 취약한 부분에 대한 정확한 실측으로 용접 시공능력 향상
- 레이저 광대역 스캐너로 단/중/장거리 정밀 스캔 가능
- 동급 기기중 가장 정밀한 스캔 가능 - 한번 스캔으로 140m 까지 스캔 가능
- AUTO 캐드와 연동으로 편리하게 도면화 가능 - 실제규격의 도면작업 가능
정확한 물량 산출을 통한 설계 신뢰성 확보
- AUTO CAD 모델링 사진
AUTO CAD 연동 사진
- 특정 부위의 평탄도 및 요철 구조 검토가 가능
- 결로수 유도 구간 및 구조개선 가이드를 제시
3D 표면 평탄도 스캔 사진을 통한
STS 라이닝 구조
- | 고내식성
- 패널인 듀플렉스 스테인리스강(STS329LD, STS329J3L) 소재를 적용한 (주)문창의 라이닝 기술
- | 국내 원천 특허
- 스테인리스 라이닝 기술(02년 등록)을 보유하고 있으며, (주)문창의 전문성과 기술력으로 국내 최다 실적 보유
STS Lining Patents 도류벽
수류 유도판이 내장된 물탱크 | 특허 제 10-1140762 호
별도의 콘크리트 구조체 없이 수류유도판을 제작, 설치하여 물의 정체 현상을 단축하고, 염소 접촉 시간을 늘려주어 소독 및 살균 효과를 증대 시킨다.
- 순환유도판을 통해 물의 흐름을 강제적으로 생성
- 선입 선출 구조 형태가 만들어져 물의 체류시간이 줄어듬 → 미생물 번식 및 오염 방지
시공 실적 및 사례
- 300개 사업
- 약 500,000톤
- 총 500지

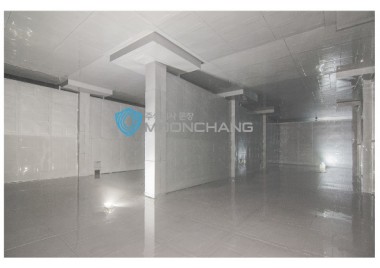

스테인리스 라이닝 주요 시공 실적
-

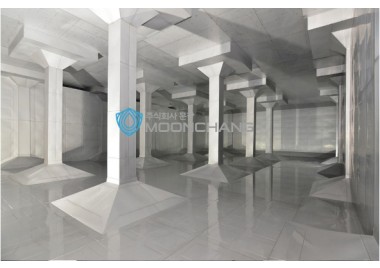

침전지
-

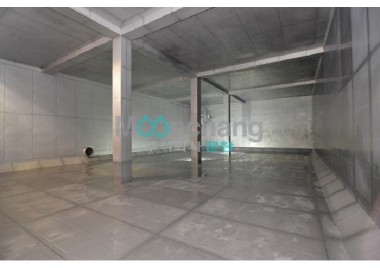

정수장

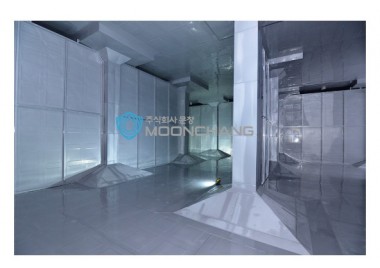

배수지
순환유도판
좌우로 스크롤 하시면 확인이 가능합니다.
| 상호 | 사업장 | 면적 | 수량(지) | 재질 |
|---|---|---|---|---|
| 경기도 안산시 상수도사업소 |
연성정수장 침전지 유출웨어 STS패널 구매설치 |
1,664m² | 3지 | 329J3L |
| 경기도 안산시 상수도사업소 |
연성정수장 침전지 유출웨어 보수공사 |
1,769m² | 3지 | 329J3L |
| 경상북도 경산시 건설도 시 안전국 상하수도과 |
경산정수장 확장 및 고도화사업 관급자재구입 (내오전방수 물탱크) |
4,296m² | 1지 | 329J3L |
| 경상북도 영천시 수도사업소 |
정수장 개선사업 (통합정수장 정수지 STS 라이닝) |
3,290m² | 2지 | 329J3L |
| 성주군 상하수도사업소 |
초전면지방상수도 비상공급망 구축사업 (STS패널 구매) |
1,490m² | 1지 | 329J3L |
| 문경시 상수도사업소 |
STS라이닝물탱크-농암면 급수구역 확장사업 |
1,703m² | 1지 | 329J3L |
| 한국수자원공사 구미권관리단 |
구미(정)통합정수장(2개소) STS라이닝 제조구매 |
12,541m² | 1지 | 329J3L |
| 상주시 상하수도사업소 |
도남정수장 확장공사(2차분) 정수장공 수조방수STS |
9,962m² | 1지 | 329J3L |
| 충청북도 음성군 | 성본산업단지외 2개산단 통합용수공급시설 |
7,565m² | 2지 | 329J3L |
| 영주시 수도사업소 | 풍기배수지 STS패널 설치 공사 관급자재 구입 |
2,445m² | 3지 | 329J3L |
| 경상북도 울진군 맑은물사업소 |
평해정수장 침전지 STS라이닝 |
1,188m² | 4지 | 329J3L |
| 낙원건설㈜ | 진관배수지 건설공사 중 STS-LINNING |
10,514m² | 2지 | 329J3L |
| 경상북도 상주시 상하수도사업소 |
상수도 정수장 리모델링 (남산배수지)공사 |
2,234m² | 1지 | 329J3L |
| 구미시 상하수도사업소 |
남부배수지 및 송배수시설 설치공사 |
2,096m² | 1지 | 329J3L |
