製品概要
貯水槽と地盤を、免震装置(低硬度積層ゴム支承)を利用して隔離することで地震発生時に外力による貯水槽の破損を防ぎ、 生存のためのライフライン施設物である貯水槽の貯水/排水機能を持続的に果たせるように開発された製品です。
 |

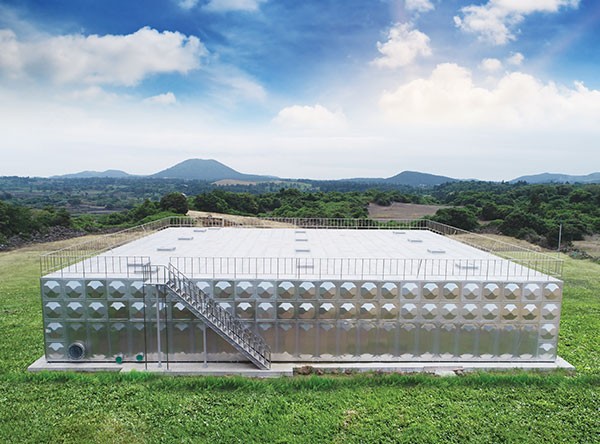

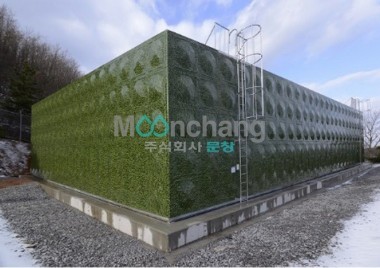

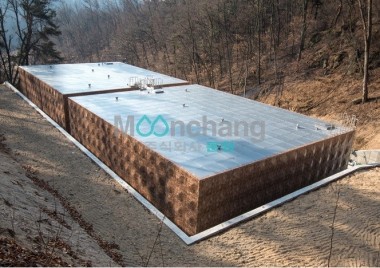

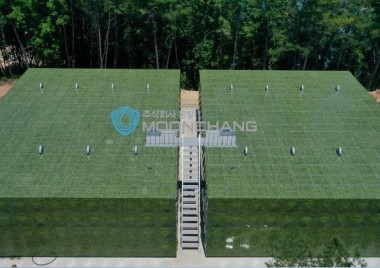

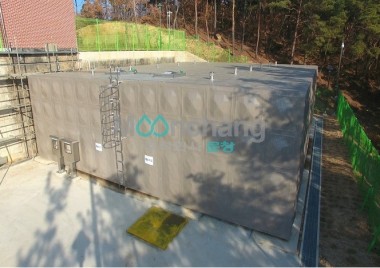

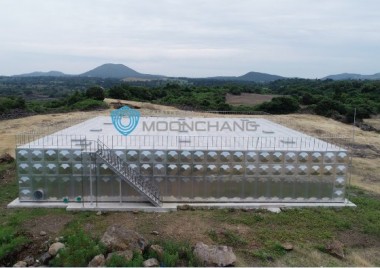

STS免震型貯水槽
|
機能と特徴
免震支承と補助支承
ゴムと内部プレートを交互に積層し、圧縮変形時に膨出現象を抑えて耐荷力を増加
- 50kN～500kNまで垂直荷重受容可能
- ゴムの復元力で残留変位がほとんどない
- 腐食がないためメンテナンスに優れる
- 腐食がないためメンテナンスに優れる
免震支承
- 貯水槽の水平力調節可能
- 低い摩擦係数を持つPTFEパッドを適用し、免震支承弾性の挙動時にせん断力を補助
補助支承
ANSYS構造解析プログラムを通じた設計反映
韓国初、貯水槽の安全性予測プログラム開発
- 応力解析の結果、免震型貯水槽の応力約60%減少 / 免震支承の適用による貯水槽の信頼性と安全性検証
- 汎用有限要素解析プログラムであるANSYS Mechanicalを基盤として貯水槽専用の設計プログラムを構築し、実際の製品と同じく規格を設定して構造解析シミュレーションを行い、その結果値を導き出す。
- ステンレス非免震貯水槽(最大応力 113.47MPA)
- ステンレス免震型貯水槽(最大応力 55.833MPA)
自社導入したANSYS構造解析自動化プログラム(WT Seismic Pro)によって、貯水槽の規格別支承数と位置を算出
保温一体型とコーナーラウンドパネル
一体型パネルの適用により断熱性能・耐久力向上、コーナー無溶接ラウンドパネルの適用により応力集中低減
- 保温一体型100Tパネルとラウンドコーナー無溶接技術の適用により、貯水槽本体の耐力向上、保温性と断熱性能向上
- STS保温一体型貯水槽の特許技術を融合[特許第10-1204897]
保温仕上げ | 3種構造保温一体型パネル
- ステンレス鋼板製貯水槽の特許技術を融合 [特許第10-0890458]
コーナーラウンドパネルをWater Tankに適用
免震型貯水槽の振動台試験実証完了
- 地震防災研究センターの安全性検証完了
- 韓国初、マグニチュード7.0レベル
地震防災研究センターの振動台試験
振動台試験の結果、地震波の応答スペクトラム
非免震 黒 地震
免震 赤, 青
振動台試験の結果、最大水圧、最大応力減少率
左右にスクロールすると確認できます。
| 配布する | 最大水圧 (ton /m²) | 最大応力 (MPa) | ||||
|---|---|---|---|---|---|---|
| 地震波 | 非絶縁型 | NRB (子会社) | LRB (比较) | 非絶縁型 | NRB (子会社) | LRB (比较) |
| KCSC | 3.25 | 2.57 | 2.64 | 555.9 | 359.6 | 599.3 |
| Hachinohe | 3.66 | 2.64 | 2.77 | 538.1 | 397.4 | 497.2 |
| ノースリッジ | 3.41 | 2.57 | 3.24 | 731.0 | 429.9 | 733.9 |
| EI - 中心 | 3.32 | 2.88 | 2.99 | 596.2 | 480.8 | 599.8 |
| より低い料金 （平均） | 不定の準備 NRB 20.68% 减少 | 不定の準備 NRB 30.5% 减少 | ||||
非免震貯水槽と免震支承を適用した免震型貯水槽の比較分析結果
最大水圧約20%、最大応力約30%以上の平均減少率を示し、非免震貯水槽に比べ優れた免震性能を確認
免震型貯水槽の技術効果
* 免震型と一般型貯水槽の地震時の内部スロッシング現象の比較模型
貯水槽内部の流体の流れが減少することでスロッシング現象を防止(内部破損防止)
