製品概要

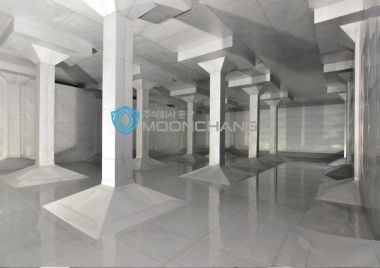

ステンレスライニングは、浄水場の着水井、沈殿池、ろ過池、浄水池、配水池などや一般の建築物のコンクリート貯水槽に対し、水と直接触れるコンクリート構造物の内壁を成形したステンレスパネルでライニング処理 する技術です。従来のコンクリート面内部の亀裂・劣化・硬化による漏水と疲労を遮断し、構造物の使用期間延長と衛生性・環境性を同時に確保できる環境にやさしい技術です。
 |
STSライニング
|
機能と特徴
ムンチャンは2002年、韓国で初めてデュプレックスステンレス鋼を利用したウォールパネルライニング方式を導入し、20年以上にわたりSTSライニングを専門的に製作-施工しており、名実共に韓国最高の技術力と施工能力を持っています。
韓国初 / 最長の施工
2002年に韓国で初めて醴泉浄水場のパイロットプロジェクトに参加
ライニングの必要性
貯蔵された水の汚染により国民の健康と安全が脅かされる
- 頻繁な瑕疵発生と継続した補修による高いメンテナンスコスト
- 漏水と水資源の損失につながる低い経済性
ひどい汚れ | 短い寿命と汚れた床
塗膜剥離 | 漏水の発生と塗膜の跡
ひどい汚れ | 汚れた床
ひどい汚れ | エポキシ汚染水
耐食性
デュプレックスステンレス鋼(STS329LD, STS329J3L)の適用により塩素イオンに対する耐食性に優れ、酸化腐食を防いで永久的な使用が可能
-
デュプレックスステンレス素材は防水と耐久性に優れ、内部の塩素イオンに対する腐食抵抗性と耐食性を持っています。
そのため、定期的なメンテナンスだけで貯蔵用水の衛生性を永久的に維持できます。
高耐食ステンレス鋼(STS329J3L, STS329LD)
- ソウルと釜山浄水池の水質統計資料：残留塩素量 0.6ppm～1.2 ppm
- 実験条件(1年2ヵ月)
- 水質残留塩素量 0.8mmp～1.2ppm | 素材 STS304 / STS316L / STS329L
塩素イオンに対する耐食性
3Dスキャナー
3Dレーザースキャナーを使用して、誤差のない正確な実測が可能
- レーザー広帯域スキャナーで短/中/長距離精密スキャンが可能
- 同クラスの機器のうち最も精密なスキャンが可能 >一度に140mまでスキャン可能
- AUTO CADと連動して便利な図面化が可能 >実際規格の図面作業が可能
正確な水量算出を通じた設計の信頼性確保
- AUTO CADモデリング写真
AUTO CAD連動写真
- 特定部位の平坦度と凹構造の検討が可能
- 結露水の誘導区間と構造改善ガイドを提示
3D表面平坦度スキャン写真を通じた

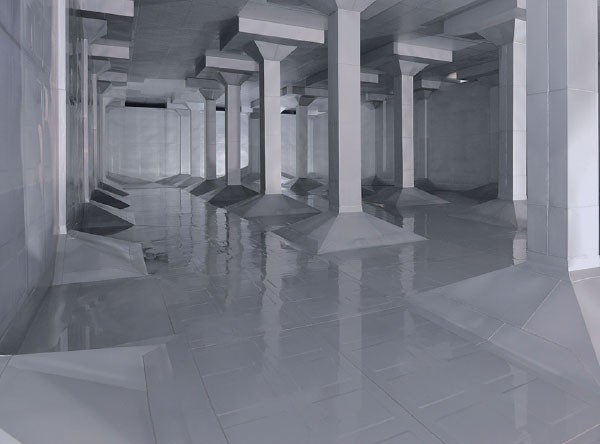

STSライニング構造
- | 高耐食性
- パネルであるデュプレックスステンレス鋼(STS329LD, STS329J3L)素材を適用した㈱ムンチャンのライニング技術
- | 韓国コア特許
- ステンレスライニング技術(02年登録)を保有しており、㈱ムンチャンの専門性と技術力で韓国最多実績を保有
STS Lining Patents導流壁
水流誘導板が内蔵された貯水槽 | 特許第10-1140762号
別途のコンクリート構造体なしに水流誘導板を製作・設置し、水の停滞現象を減らし塩素接触時間を増やして、消毒と殺菌効果を増大させます。
- 循環誘導板を通じて水の流れを強制的に作る
- 先入先出構造形態が作られ、水の滞留時間が減少 >微生物の繁殖と汚染を防ぐ
施工実績と事例
- 300の事業
- 約500,000トン
- 合計500池
ステンレスライニングの主な施工実績
-

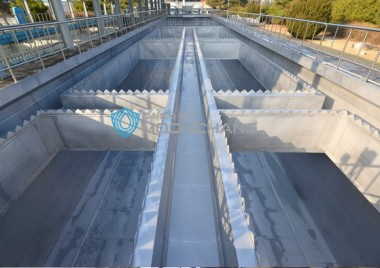

沈殿池
-
浄水場

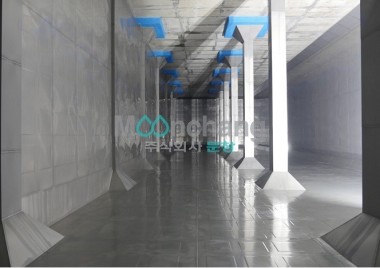

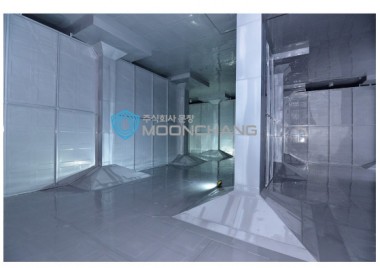

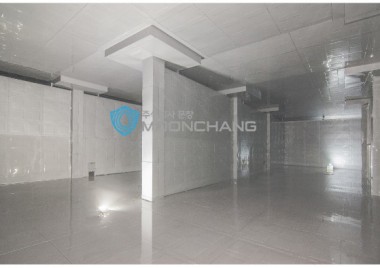

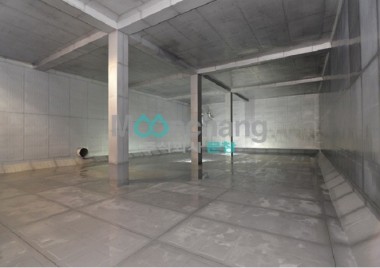

配水池
循環誘導板
左右にスクロールすると確認できます。
| 共通の | 事業所 | エリア | 量 (g) | テクスチャ |
|---|---|---|---|---|
| 京畿道安山市 水道事務所 |
塩城浄水場沈殿槽流出部品 STSパネルの購入と設置 |
1,664m² | 3g | 329J3L |
| 京畿道安山市 水道事務所 |
塩城浄水場沈殿槽流出部品 保守作業 |
1,769m² | 3g | 329J3L |
| 慶尚北道慶山市の建設 市安全局上下水道課 |
慶山浄水場の拡張・改修のために政府が提供する資材を購入 (防水水タンク) |
4,296m² | 1g | 329J3L |
| 慶尚北道永川市 水道事務所 |
浄水場改修工事 (総合浄水場STSライニング) |
3,290m² | 2g | 329J3L |
| 星州郡 上下水道局 |
先進地域水道施設緊急給水管網整備事業 (STSパネルを購入する) |
1,490m² | 1g | 329J3L |
| 聞慶市 水道事務所 |
STS 裏打ち水槽 - 農燕面 給水区域拡張事業 |
1,703m² | 1g | 329J3L |
| 韓国水資源公社 亀尾地区管理グループ |
亀尾（鄭）総合浄水場（2ヶ所） STSライナーの製造と調達 |
12,541m² | 1g | 329J3L |
| 尚州市 上下水道局 |
道南浄水場拡張事業（その２） 浄水場受水槽防水STS |
9,962m² | 1g | 329J3L |
| 忠清北道陰城郡 | 城本工業団地およびその他2つの工業団地 統合給水施設 |
7,565m² | 2g | 329J3L |
| 栄州市水道事務所 | 豊吉排水STSパネルの設置 政府から提供される建設資材の調達 |
2,445m² | 3g | 329J3L |
| 慶尚北道蔚珍郡 清水事務所 |
平海浄水場の沈殿槽 STS裏地 |
1,188m² | 4g | 329J3L |
| 楽園建設会社 | 京湾貯水池建設プロジェクトが進行中 STS リンニン |
10,514m² | 2g | 329J3L |
| 慶尚北道、尚州市 上下水道局 |
浄水場の改修工事 （南山貯水池）工事 |
2,234m² | 1g | 329J3L |
| 亀尾市 上下水道局 |
南部貯水池と輸送・排水施設 設置工事 |
2,096m² | 1g | 329J3L |
