製品概要
分離膜(Membrane)を利用した浄水施設で、特許(給水用簡易浄水装置第10-0744407号、コンピュータ制御を利用したフィルターろ過装置第10-0736555号)技術が適用されたスマート浄水装備です。
 |
ろ過フィルターの寿命延長最大化 – ウォーターエンジェル
|
機能と特徴
- R/O、N/F、U/F方式の分離膜を利用した浄水装置
- 自動逆洗の半永久的前処理フィルターを使用
- Camを利用したシステム映像の出力とインターネット転送
- 1対N接続を通じたシステム管理とモニタリングが可能
- 薬品投入機や管井ポンプなどの周辺機器統合管理の拡張性が拡大
浄水施設の他社との比較表
左右にスクロールすると確認できます。
| 配布する | タイプ | フィルター寿命（寿命） | 交換費用 (直接交換) |
||
|---|---|---|---|---|---|
| 文昌株式会社 | サードパーティ製品 | ||||
| 前処理フィルター | 1 | 可変フィルター 特許(第10-2007-0096732号) |
半永久的 (4～5年くらいかかる見込みです) |
存在しない | 交換費用：約10万ウォン |
| 2 | 1.0㎛筛选(20インチ x 5ea) | 6ヶ月以上 | 1ヶ月以上 | 交換費用：約50,000ウォン | |
| 3 | 軟水器 （自動洗浄力） |
2年以上 | 存在しない | 200リットルの交換費用 約80万ウォン |
|
| ダイヤフラム | 1 | 中空糸(C/F) 地下水処理には適さない |
- | - | - |
| 2 | ナノメートル(N/F) フッ素、硝酸塩、窒素は処理しておりません |
- | - | - | |
| 3 | 逆浸透(R/O) あらゆる異物を98％以上除去 |
(2 ～ 4 年) | (1～2年程度) | 仕様: 8080 R/O フィルター | |

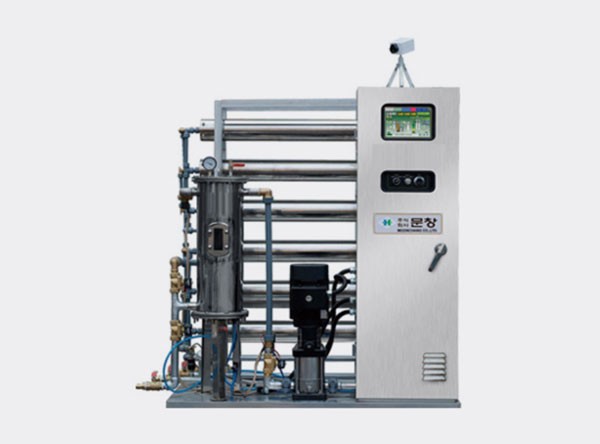

逆浸透膜浄水装置
原理
自然界で発生する浸透現象を逆に利用して人為的に高濃度の溶液に圧力を加えると、純粋な水分子のみ通過して純水ができる原理を利用した装置が逆浸透設備です。
逆浸透設備は、一般的な用水(市水、地下水)を適用する定圧型と、海水のように高濃度の塩類を取り除く高圧型があります。
特徴
- 原水中のイオンを99.8%取り除ける優れた性能を持っています。
(硬度、硝酸態窒素、フッ素、ヒ素、塩分などを最も効率的に取り除く方式)
モデル（4040モデル/8040モデル）
左右にスクロールすると確認できます。
| モデル名 | ||
|---|---|---|
| MCRO - 420 | 20 / 空 | 0.9m³/hr |
| MCRO - 430 | 30 / 空 | 1.2m³m³/hr |
| MCRO - 450 | 50 / 空 | 1.8m³m³/hr |
| MCRO - 870 | 70 / 空 | 3.4m³m³/hr |
| MCRO - 800 | 100 / 空 | 5.1m³m³/hr |
| MCRO - 8150 | 150 / 空 | 6.8m³m³/hr |
| MCRO - 8200 | 200 / 空 | 8.5m³m³/hr |
| MCRO - 8300 | 300 / 空 | 13.6m³m³/hr |
| MCRO - 8400 | 400 / 空 | 17m³m³/hr |
| MCRO - 8500 | 500 / 空 | 20.4m³m³/hr |
| MCRO - 8700 | 700 / 空 | 30.6m³m³/hr |
活性化ろ過装置
原理
活性炭には微細な穴があり、水中にある各種有機物質や色度物質、臭い、農薬、残留塩素、洗剤類などを取り除きます。
活性炭ろ過装置は、粒状活性炭を充填して汚染物質を最大限吸着除去し、自動/手動方式で逆洗を行います。
水中にあるSS成分などを事前に十分に取り除かないと効果を発揮しないため、通常は多層ろ過装置と一緒に設置するのが基本です。
特徴
- 原水中のイオンを99.8%取り除ける優れた性能を持っています。
(硬度、硝酸態窒素、フッ素、ヒ素、塩分などを最も効率的に取り除く方式)
モデル（4040モデル/8040モデル）
左右にスクロールすると確認できます。
| モデル名 | フラックス(m³/hr) | 側面(￠ x H㎚) | パイプライン | ろ材（ℓ/カーボン） |
|---|---|---|---|---|
| EZCF - 05 | 4 ~ 8 | 800 x 1830 | 40A | 500 |
| EZCF - 10 | 8 ~ 12 | 900 x 1830 | 50A | 600 |
| EZCF - 15 | 13 ~ 17 | 1000 x 1830 | 65A | 800 |
| EZCF - 20 | 18 ~ 22 | 1150 x 1830 | 65A | 1000 |
| EZCF - 25 | 23 ~ 28 | 1350 x 1830 | 80A | 1350 |
| EZCF - 30 | 28 ~ 33 | 1550 x 1830 | 80A | 1800 |
| EZCF - 50 | 45 ~ 55 | 1760 x 1830 | 100A | 2200 |
| EZCF - 80 | 75 ~ 85 | 2200 x 2440 | 100A | 4600 |
| EZCF - 100 | 90 ~ 110 | 2200 x 2440 | 125A | 6500 |
硝酸態窒素除去装置
硝酸態窒素の特徴と除去方法
硝酸態窒素は一般的に地表水には少なく、地下水などに多く含まれています。
肥料や腐敗した動植物、生活下水、下水汚泥の陸上処分、工場排出水、ごみの残渣物などによって作られます。
硝酸態窒素は飲用水を基準として10ppmで、子供にとって致命的に有害です。
硝酸態窒素は生体内で還元菌により亜硝酸塩に還元され、血液中のヘモグロビンと反応して酸素運搬機能のない血色素であるメトヘモグロビンを作り出し、血液中の酸素を各組織に運搬する能力を減少させてチアノーゼを誘発します。
イオン交換方式の硝酸態窒素除去装置
1.流量による設置が簡単
2.ろ材の寿命が長い
3.自動方式で管理が容易
RO. UF, NF
1.メンテナンスコストが安い
2.自動化装置可能
3.水の純度が高い。
UF
システム概要
長い経験と培われた技術力を基に、様々なシステムエンジニアリング技術を保有している当社では、施設の目的と処理対象の水質、そして経済性分析に従って、様々な分離膜技術を適用しています。
放流水を高度に処理するための単純な膜分離システム技術から、高効率MBRシステムまで、あらゆる分離膜システム技術を完備し、今後展開される中水道と下水・廃水のリサイクル市場に積極的に対応しています。
特徴
- 様々な分離膜素材で構成
- Mistubishi Sterapore, Stork Co.,Ltd - Netherland, Rochem Co.,Ltd
- Germany, degremont - France., etc
- 優れた処理効率と耐久性、経済性
- 所要敷地面積の最小化
NF
システム概要
Nanofitrationは、Nanometer(10A)前後の大きさの粒子を取り除く特殊な膜分離を行うという意味でNanofiltrationと命名し、UFとR/O間の領域に対してその役目を果たしています。
また、200～400の分子量を持つ有機分子を取り除き、溶存塩分は20～98%の範囲まで取り除くことができます。
特徴
- 2つのマイナスイオンの結合した塩は(e.g MgS04)90～98%除去されます。
- Nanofiltrationは地表水の色度とToc除去、地下水からの硬度又はリチウム除去、TDSを低減しますが、特別な食品の無機物質からの有機物分離、そして廃水の適用などに一般的に適用されます。
- 膜の交換は一般的に3.5～16bar(50 - 225 psi)時に実施します。
制御装置
PC基盤の制御装置 システム制御系統図
- インターネットを利用した遠隔管理と制御
- 作動データのリアルタイムグラフモニタリング
- 使い方と作動エラーの音声出力
- Camを利用したシステムモニタリング
特徴
システム概要
浄水装置の周辺機器、つまり深井戸ポンプの制御と投入及び貯蔵タンクの状態情報などを統合的に制御・管理し、システム制御のコスト削減ができます。
一方、インターネットとサーバを置き、データ中継サービスを提供し、緊急対応室などを通じて遠隔総合管理方法などを手軽に設計できます。
人工知能的なプログラム制御
この技術によって、浄水処理装置部分において業界で初めて簡易浄水処理装置でPCプログラム制御技術を導入し、より便利で信頼性を確保できる浄水施設を提供します。
- タッチスクリーンモニター
- 音声出力
- 语音输出
- フィルター構成のシミュレーション
- 圧力、温度などのデータ履歴を管理
- カメラ出力
- 特許(第10-0736555号)
- 商標出願(第40-2007-0049898)
- コンピュータ制御を利用したフィルターろ過装置
コンピュータコントロールプログラム
音声出力
浄水装置の使い方とそれぞれの単位工程別制御の説明、システム誤作動によるメッセージを正確な音声で出力し、誰でも(町の住民)手軽に管理できます。
リアルタイムシステムデータ検索のグラフ出力
システムデータのリアルタイムグラフ出力とデータ検索を通じて、データの流れや水質と分離膜の状態情報などの比較分析が手軽にできるため、体系的に管理できるようにあらゆるデータの履歴を分析できます。
Camを利用したシステム映像出力
システム状態と主な部分の監視のために、映像転送とリアルタイム監視ができるようにしました。
システム作動に伴うシミュレーションとその他付加機能
冬場の凍結破損防止、夏場の結露防止及びシミュレーションと人工知能的なプログラム制御を利用して、無人システムの除去方式に適しています。
